    [景德镇][当地]架空线路故障测试仪-变压器变比电桥检定装置源头厂商,景德镇天正华意电气设备有限公司专业从事[景德镇][当地]架空线路故障测试仪-变压器变比电桥检定装置源头厂商,联系人:杨经理,电话:0527-88266222、0527-88266222,QQ:1779278777,发货地:平度市平安路2号,以下是[景德镇][当地]架空线路故障测试仪-变压器变比电桥检定装置源头厂商的详细页面。

    想要更直观地了解【景德镇】【当地】架空线路故障测试仪-变压器变比电桥检定装置源头厂商产品吗??产品视频,带你走进产品世界


    以下是:景德镇【景德镇】【当地】架空线路故障测试仪-变压器变比电桥检定装置源头厂商的图文介绍


    景德镇架空线路故障测试仪频道设置”界面后,可以设置高压主机、采集器和本机的无线频道。在设置前,高压主机或采集器需要先进入设置模式。然后,接收器选择需要设置的设备和频道,光标置于“设置”按钮,按下“确认”键即可。图23 频道设置示意图6.3.5智能电源管理?接收器超过5分钟未使用时,自动调暗液晶背光,蜂鸣器发出“嘀嘀”声报警,提醒用户关机?接收器超过7分钟未使用时,将自动关机。6.4注意事项?测试前请确保线路必须停电,且该线路上不能悬挂接地线。?接地端子应就近可靠接地。?使用仪器时请按本说明书接线和操作,严格按照操作规范和操作规程进行测试。?设备工作时严禁触碰输出端子,严禁带点插拔高压输出引线。?采集器挂在线路上工作时,禁止晃动采集器。?当没有无线信号时,请确保电池电量充足且在有效通讯范围内。?测试开始前请输入正确的参数设置。?电池电量低时,将无法保证测量信号的准确性,请及时对仪器充电或是更换电池。?不开机或开机后立即关机:可能是电池已耗尽,请充电或更换电池后再使用。?仪器自动关机:可能是因为电池欠压自动关机,或长时间未进行任何操作自动关机,请尝试重新开机。



    景德镇架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压;拉合接地刀闸时,必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前,应保证被测线路首末两端通讯畅通、清晰,且应有后备通讯手段。5.4 测试前,凡需接地的,必须先确认已接地良好, 如仪器外壳,试验电源和被试线路的中性点等。凡属工作接地, 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多,特别是有更高电压线路相邻或交叉、平行线路的工频参数时,必须先测静电感应电压、电磁感应电压、接地电流后,以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的,会随运行线路上的零序电流变大而变大的。5.6 测试时,必须作到:1) 全线路无其他工作;2) 线路两侧开关及刀闸确保均在断开位置,且无工作;5.7 现场测试应在天气良好的情况下进行,不得在雷雨天进行,也不宜在风、雪天进行;5.8 影响线路参数测试准确性的四个因素:1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时,测试应采用四端法测量,即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时, 采用单端测量法,也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。




    景德镇架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开;测试地线用接地线与接地棒连接,接地棒接入大地网;信号输出端子与高压输出测试线插头端子连接,其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上,3根绝缘杆用短接线连接,再将挂线杆挂在故障线路上。7.1.2启动主机发送信号,该信号会通过接地点流向大地,即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式,在故障区域就能够测量到与注入信号近似等值或是小于该值的信号,而非故障区域(包括非故障分支和故障点后)故障的电流消失;7.1.3采集器检测信号:将采集器挂在待检测线路上,采集器将会检测来自主机发送的直流脉冲信号,并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器,以免增大检测误差。7.1.4接收器进入“故障检测”界面,实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游,说明故障在该位置靠近信号注入侧;如果故障位置为下游,则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型:当检测到不稳定的变化的信号时,此时多为闪络接地;当检测有稳定的周期性信号时,此时的故障多为过渡电阻接地。




    天正华意电气设备有限公司 灭磁过电压测试装置、远销全国各地,本公司丰厚的 灭磁过电压测试装置、现货资源,严格的出入库核检程序,完善的配送体系,为满足新老客户的需求创造了良好的服务体系。

    原则: 灭磁过电压测试装置、诚信为本、精诚合作、立足长远、永续经营。目标:优质的质量、优质的服务、优质的效益、优质的 灭磁过电压测试装置、品牌。宗旨: 灭磁过电压测试装置、用户的需要就是我们的责任、让用户放心就是我们的目标。

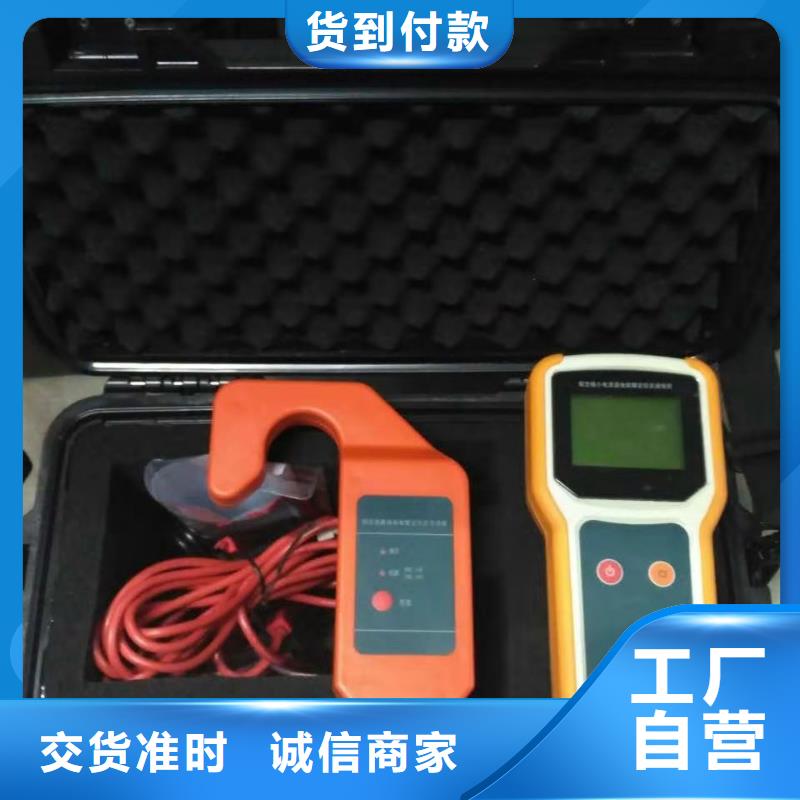

    景德镇架空线路故障测试仪无数电力工作者为解决这一问题做出了长时间的巨大努力,但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理,发明了“S注入法”原理,并成功研发的“高压恒流开路,交流信号自动跟踪定位”技术,基于傅氏算法,开发了该产品,在10kV(35kV)相应的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题;也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点,仪器内置电池供电,一次可以工作6小时以上,重量小于10公斤,实用方便,从而很好的解决了上述问题,并使停电查线更为准确、快捷、方便、轻松,具有传统方法所无可比似的优越性。2.1设备组成本设备是由信号发生装置、信号采集器、信号接收定位器三部分组成。0 - (1)信号发生装置:在故障线路停电状态下,该装置向10kV故障线路注入检测信号,用以检测接地故障;(2)信号采集器:为手持可移动测量装置,检测异频电流信号用于定位单相接地点,在线路正常运行时,可实时检测线路负荷电流;(3)信号接收定位器: 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据,确定故障点方向及位置。2.2操作原理当线路发生接地故障时,在停电状态下,信号发生装置向故障线路发送一个具有一定功率的异频信号,该信号会通过接地点流向大地,即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否,判断故障点的位置。示意图如下:2.3操作步骤步:确认故障线路已经停电(可用信号采集器和信号接收定位器检测);第二步:用信号源(信号发生装置)向故障线路注入检测信号;第三步:用信号采集器和信号接收定位器根据二分法检测信号;第四步:确定故障点。
